01 – IMPUGNATURA PER ACTIONCAM E SUPPORTO FARETTI
Questo è uno dei primi progetti che ho realizzato. Ci serviva montare su un’impugnatura che fosse leggera e compatta, la custodia della Go-Pro. Ho realizzato quindi una staffa a cui successivamente ho applicato due faretti dalle dimensioni estremamente contenute.

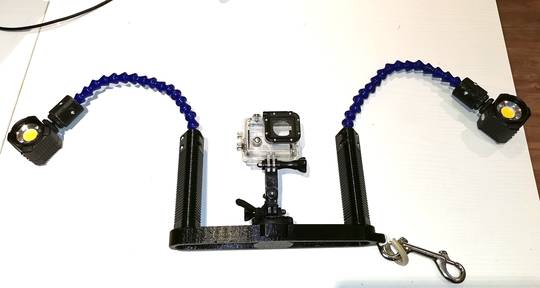

Ne è risultata un’impugnatura veramente compatta e leggera, abbastanza facile da manovrare e tutto sommato estremamente economica…
Due faretti su amazon a 33 € cad e due flessibili di un set “terza mano” recuperato sempre su amazon per meno di 16 €.
Link ai faretti (io li avevo acquistati per 32,90 € mentre ora vedo che non si trovano più su amazon ma credo si possano trovare al medesimo costo su ebay).
https://www.amazon.it/gp/product/B07SZL96CJ/ref=ppx_yo_dt_b_asin_title_o06_s00?ie=UTF8&psc=1
Link al kit terza mano:
https://www.amazon.it/gp/product/B078PLRBHW/ref=ppx_yo_dt_b_asin_title_o05_s00?ie=UTF8&psc=1
Il modello:
Come stampare:
Io ho stampato i pezzi usando filamento PETG con risoluzione 0,2 mm.

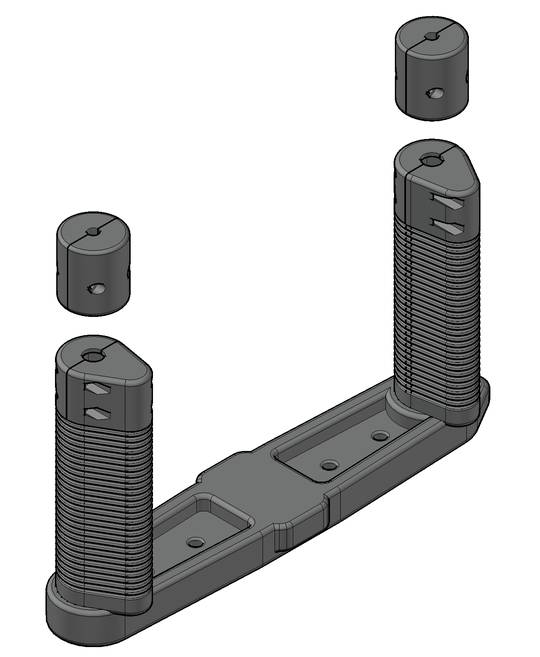

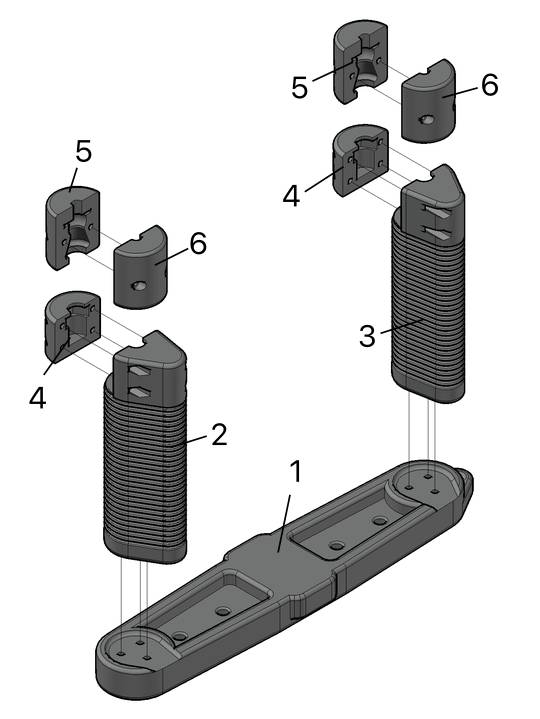

Il progetto è composto da 6 shapes:

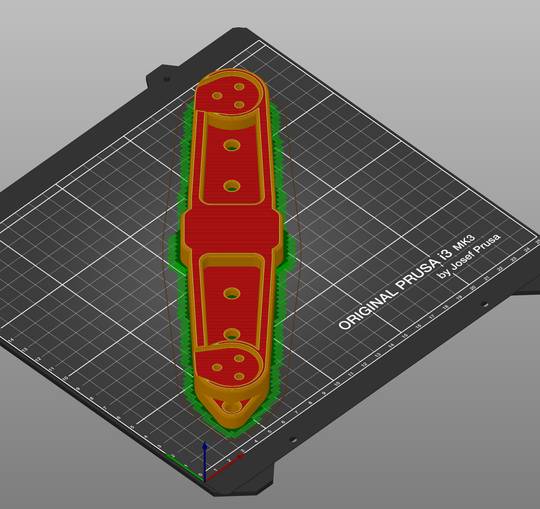

1) la staffa base (9h 25′)
Va appoggiata sul piano di stampa con la sede delle maniglie verso l’alto. Impostare supporti solo sul piano di stampa e bridge ON.
I supporti si levano in modo abbastanza semplice, meglio usare una spatola stretta ed affilata.

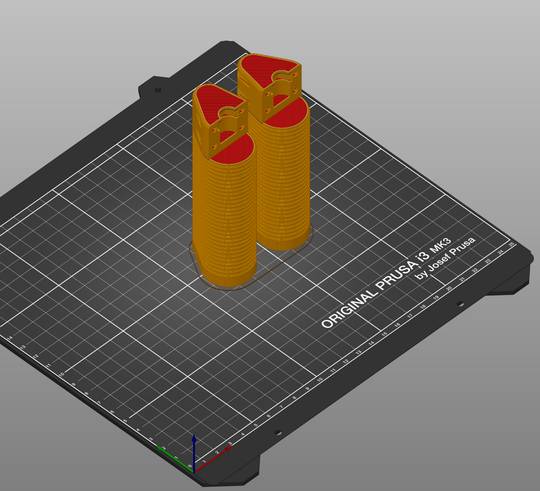

2) e 3) maniglia destra e sinistra (14h 9′)
I due pezzi vanno appoggiati verticalmente e stampati senza supporti.

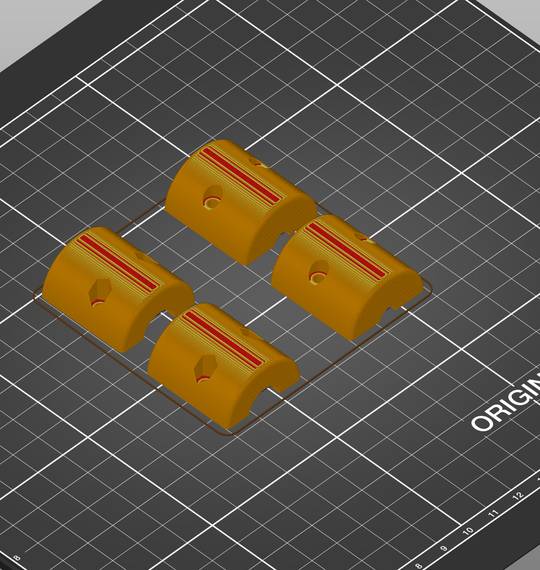

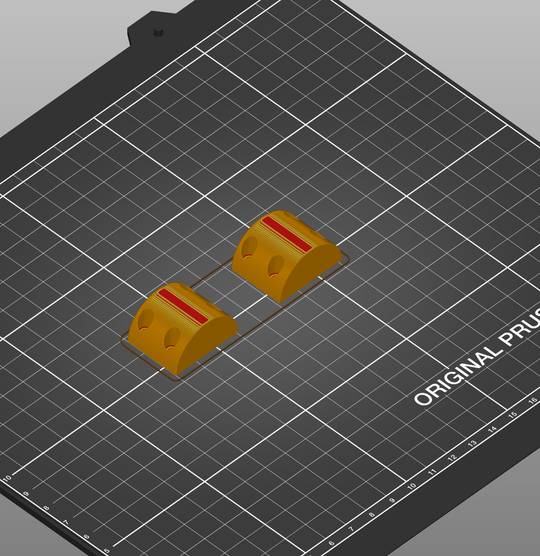

4) chiusura superiore maniglia da stampare in due copie (1h 29′)
I due pezzi vanno posizionati come indicato e stampati senza supporti.
5) e 6) Collegamento faretti al flessibile da stampare in due copie (3h 30′)
I pezzi vanno posizionati come indicato e stampati senza supporti.
Montaggio
Assemblaggio dei flessibili.

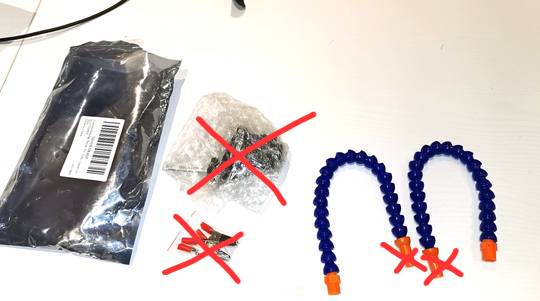

Scartare le parti evidenziate. I terminali arancioni si levano utilizzando una pinza ed esercitando una discreta trazione mentre si flette il terminale.
Ci inventeremo in futuro qualcosa per riutilizzare tutto il materiale avanzato.
Inserire la parte con esagono e filetto nella sede di entrambe le maniglie dx e sx. Chiudere con i pezzi n. 4 il raccordo filettato arancione premendo i due gusci contro la maniglia. Usare n. 4 viti TC 3 x 16 con dado esagonale in entrambe le maniglie.

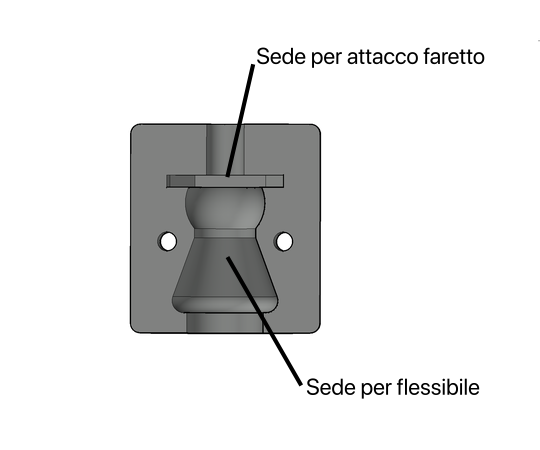

Fare la medesima cosa con i pezzi 5 e 6, chiudendo il dado quadro con prigioniero a corredo dei faretti nella sua sede ed il flessibile subito sotto. Le viti, due per ogni supporto, sono identiche alle precedenti.

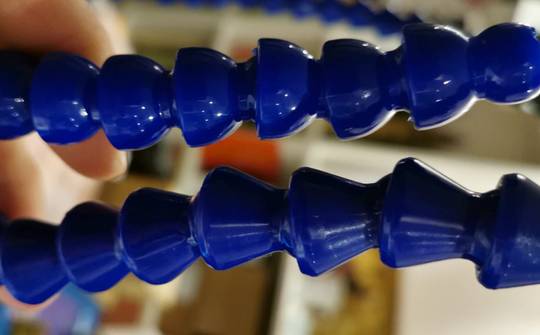

Attenzione che, pur avendo acquistato diverse volte lo stesso articolo su amazon, mi sono stati consegnati due modelli diversi e quindi i pezzi 5 e 6 devono essere compatibili con il flessibile disponibile.
Collegamento delle maniglie alla staffa
Ci si deve procurare 6 viti da legno brunite o inox diam 3,2 x 25 a testa svasata.
Stringere le viti (3 per maniglia) infilando le viti da sotto (vedi sede conica) e facendo attenzione ad accoppiare la maniglia corretta (i fori non sono uguali sulle maniglie destra e sinistra).
Il risultato finale:

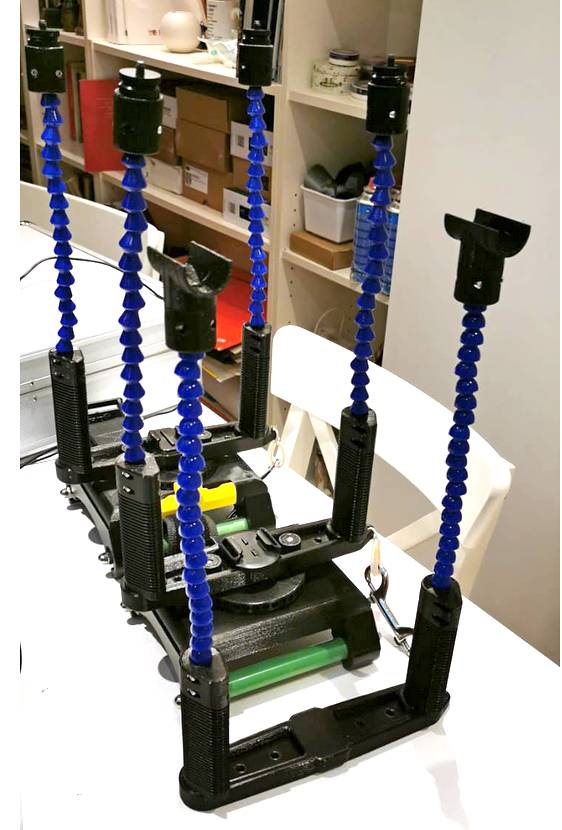

E’ iniziata la produzione in serie… Scherzo! Le due dietro sono quelle del gruppo e quella davanti è per l’amico Fenix che ha delle torce invece che dei fari…
Quello che vedete sotto le altre impugnature è il supporto per lo scooter che pubblicherò a breve… stay tuned…
Spero che il lavoro sia di vostro gradimento. Sono a vostra disposizione per consigli, modifiche e richieste varie (ovviamente in funzione del mio tempo libero).
Ciao a tutti e grazie per l’attenzione.
